JAN代码 : 4974425801862
可追溯性校准 : 可根据连接的传感器进行校准
JCSS校正 : 可根据连接的传感器进行校正

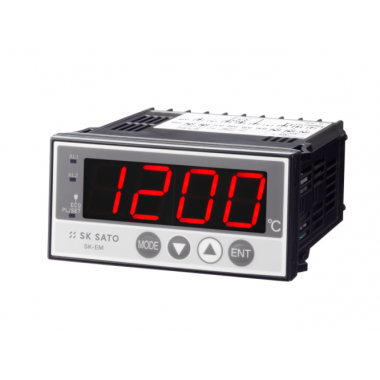

明亮易读的大型LED显示数字仪表。
紧凑的48×96mm DIN标准尺寸。
支持热电偶、测温电阻、电压和电流的多输入。
特点
■ 明亮易读的大型LED显示。
■ 支持热电偶、测温电阻、电压、电流的多路输入。
■ 紧凑的48×96mm DIN标准尺寸。
■ 搭载屏幕保护功能。超过设定的时间未进行按键操作，LED将自动熄灭。（也可关闭此功能）
■ 与温湿度转换器（ SK-RHC系列 ）的连接最为理想。
■ 支持电源变更、事件接点、模拟输出等定制化需求（定制产品）是可行的。详情请参阅 此处 。
说明
■ 测量范围与代码表
| 输入类型 | 代码 | 测量范围（°C） | 备考 | ||
| 多输入 （注1） | 热电偶 | B | 01 | 0～1800 | 注2 |
| R | 02 | 0～1700 | |||
| S | 03 | 0～1700 | |||
| K | 04 | －199.9～800.0 | |||
| 05 | 0～1200 | ||||
| E | 06 | 0～700 | |||
| J | 07 | 0～600 | |||
| T | 08 | －199.9～300.0 | 注3 | ||
| N | 09 | 0～1300 | |||
| U | 10 | －199.9～300.0 | 注3 | ||
| L | 11 | 0～600 | |||
| C（WRe5-26） | 12 | 0～2300 | |||
| 测温电阻体 | 铂 | 31 | －199.9～600.0 | 注4 | |
| 32 | －100.0～100.0 | ||||
| JPt | 三十三 | －199.9～500.0 | 注4 | ||
| 三十四 | －100.0～100.0 | ||||
| 电压 | 0～10mV | 七十一 | 0.0～100.0 可缩放 缩放范围：－1999～9999digit 跨度：10～10000digit | ||
| 0～5V | 八十一 | ||||
| 1～5V | 八十二 | ||||
| 0～10V | 八十三 | ||||
| 电流 | 4～20mA | 九十五 | 注5 | ||
注1 多输入时，出厂时设置为K（代码05，0～1200°C）。 注2 B型热电偶400°C以下，精度不予保证。 注3 T、U型热电偶在-100°C至0°C范围内，精度为±（0.5%FS+1位），-100°C以下精度为±（1%FS+1位）。 注4 Pt（代码31）或JPt（代码33）在-240.0°C以下会发生量程超限。 注5 为了正确接收电流输入信号，需要可选的 No.8152-90 分流电阻（250Ω）。
※电源变更、事件接点、模拟输出等特注定制（订单制产品）是可行的。 详情请 此处 参考。
规格
| 产品编号 | 8152-60 | |
| 产品名称 | 数字面板仪表 | |
| 型号 | SK-EM-20 | |
| 输入 | 多输入（请参阅说明表） | |
| 表示方式 | 11段式 红色LED 4位数 | |
| 分解能 | 根据测量范围而异。（请参阅说明表） | |
| 表示精度 | 测量范围内±（0.3%FS＋1位） 不含热电偶输入的基准接点温度补偿精度 热电偶B低于400°C的精度不在保证范围内 热电偶T、U的指示值在－100°C至0°C范围内，精度为±（0.5%FS＋1位），－100°C以下为±（1%FS＋1位） | |
| 使用环境 | 温度－10～50°C 湿度90%rh以下（无结露） 海拔2000m以下 过电压类别Ⅱ、污染度2（IEC60664） | |
| 电源 | 100～240V 交流 ±10%（50/60Hz） | |
| 消耗电流 | 11VA（100～240V 交流） | |
| 适合规格 | 安全 | IEC61010-1 和 EN61010-1 IEC61010-2-030 和 EN61010-2-030 |
| EMC | EN61326-1 | |
| 防尘防滴结构 | IP66相当（但面板安装厚度：1.2～3.2mm） 仅适用于前面面板部分 | |
| 绝缘电阻 | 输入输出端子与电源端子之间 500V DC 20MΩ以上 输入输出端子与接地端子之间 500V DC 20MΩ以上 | |
| 安装方法 | 面板嵌入式（一键安装） | |
| 尺寸 | (W)96×(H)48×(D)111mm（面板深度100mm） | |
| 质量 | 约250克 | |
| 安装孔尺寸 | (宽)92×(高)45mm | |
| 选项 | No.8152-90 分流电阻（250Ω） | |
※传感器为单独销售。
※电源变更、事件接点、模拟输出等特注定制（订单制产品）是可行的。 详情请 此处 参考。
